河北某钢厂双流板坯电磁搅拌系统
发布时间:2021-06-07 来源:中科电气 浏览量:442

一、项目情况介绍

河北某钢厂工程双流板坯连铸辊式电磁搅拌系统于202181日成功热试车后,上线投用;本项目为1个双流板坯连铸机,每流安装2对(4根)辊式电磁搅拌器,安装位置为1号扇形段的1#7#对辊位,并预留2号和3号扇形段的安装位置。

      双流板坯连铸机及辊式电磁搅拌器系统的主要参数:

序号

    项目

      参数

    备注

1

   钢种

合金钢、管线钢等

2

板坯厚度(mm

180220250

3

板坯宽度(mm)

1200~1600

4

连铸机机型

直弧型、连续矫直

5

铸机弧度半径

R9.5m

6

铸机流数

2

7

电磁搅拌辊型号

DJST-16024SGZ

8

电磁搅拌辊额定电流

400A

9

电磁搅拌辊额定线电压

500V

10

电磁辊中心磁感应强度

800GS

11

电磁搅拌辊有功功率

200KW



    二、系统主要构成

    辊式电磁搅拌器

    变频电源系统

    远程监控操作系统

    冷却水系统


    三、辊式电磁搅拌器效果

    在厚板坯连铸中使用辊式电磁搅拌器可以显著提高铸坯内在质量:提高铸坯等轴晶率、减少中心偏析和中心缩孔等。

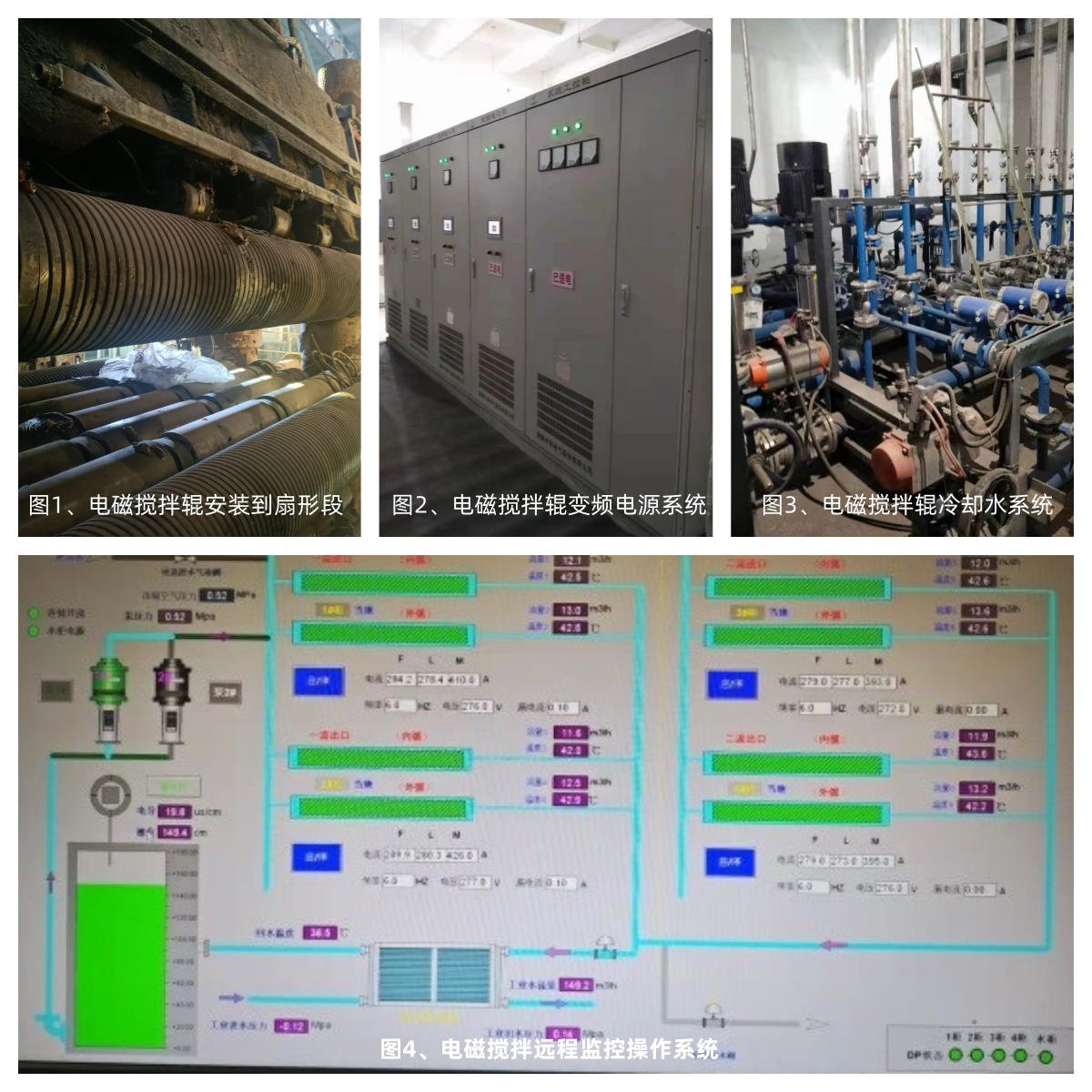

    四、项目设备安装现场



                               图1、电磁搅拌辊安装到扇形段

                            2、电磁搅拌辊变频电源系统



                           3、电磁搅拌辊冷却水系统



                      4、电磁搅拌远程监控操作系统
